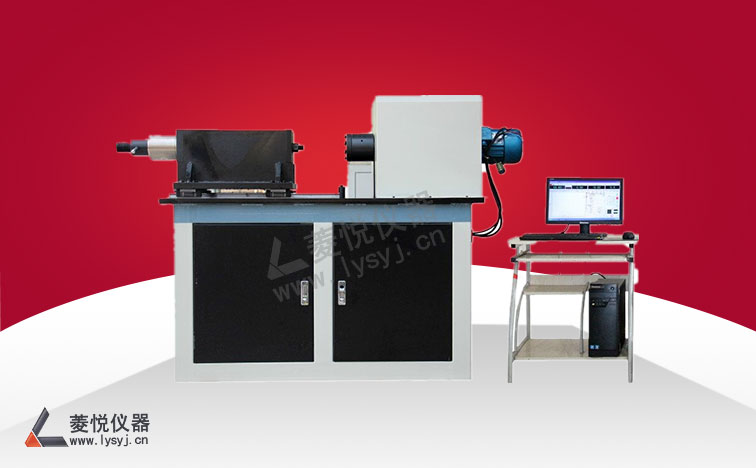

高強螺栓扭矩軸力系數檢測儀

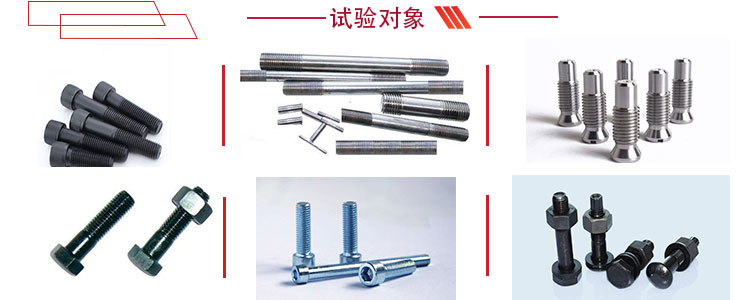

責任編輯：lingyue 　　　 作者：菱悅試驗機 　　　發布時間：2025-03-18 高強螺栓檢測儀（數顯式、微機控制式）根據GB50205-2001《鋼結構工程驗收規范》有關要求設計制造，可對大六角頭高強螺栓連接副(M12，M16,M20,M22,M24,M27,M30)和扭剪型高強螺栓連接副（需特殊訂購）（M16,M20,M22,M24,M27,M30）的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據，設備停留1秒鐘后自動反轉松開試樣，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；控制系統能對32組數據進行循環更新存儲并能隨時讀出和打印。
適用標準：
1、GB50205-2001《鋼結構工程驗收規范》
2、GBT16823.3-2010《螺紋緊固件扭緊試驗方法》
3、GB/T16823.1-2010《螺紋緊固件應力截面積和承載面積》
4、GB/T16823.2-2010《螺紋緊固件緊固通則》
5、GB/T1231-2024《鋼結構用高強度大六角頭螺栓連接副》
6、GB3098.1-2010《緊固件機械性能螺栓、螺釘和螺柱》
7、GB/T16823.3-2010《緊固件 扭矩-夾緊力試驗》
8、GB/T1231-2006《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》
9、BS EN14399-4：2005《High-strength structural bolting assemblies for preloading-Part 4:Syetem HV-Hexagon bolt and nut assemblies》


LY-高強螺栓檢測儀系列：100N.m型、200N.m型、500N.m型、1000N.m型、2000N.m型、5000N.m型、10000N.m型（此為普通型號，可定制）


1、產品型號：LY系列
2、最大試驗扭矩：10Nm、20Nm、50Nm、100Nm、200Nm、500Nm、1000Nm、2000Nm（多量程可選）
3、最大軸力：20kN、50KN、100KN、200KN、500kN（可定制）
4、扭矩、軸力測量范圍：2%—100%F.S（最大量程）
5、扭矩、軸力最小分辨力：±1/300000碼，全程分辨力不變
6、扭矩測量相對誤差：±1.0%或±0.5%(精密級)
7、扭轉角測量范圍：0-100000°（或無限）
8、軸力測量相對誤差：±1.0%或±0.5%(精密級)
9、扭轉速度：0-720°/min，無級調速 0-360°/min，無級調速
10、螺栓尺寸：M4-M10、M5-M12、M6-M16、M10-M20、M16-M24、M16-M33、M27-M42
11、夾頭間距：30-100mm、40-200mm、45-200mm、50-300mm、60-400mm
12、電機功率：400W、750W、1/2kW、2.5kW、3kW
13、電源電壓：三相220V，50Hz 三相380V，50Hz
14、主機重量：200kg、500kg、600kg、800kg、1000kg、1500kg
